Memahami Pass Through Box yang Tidak Dapat Dibersihkan Sendiri

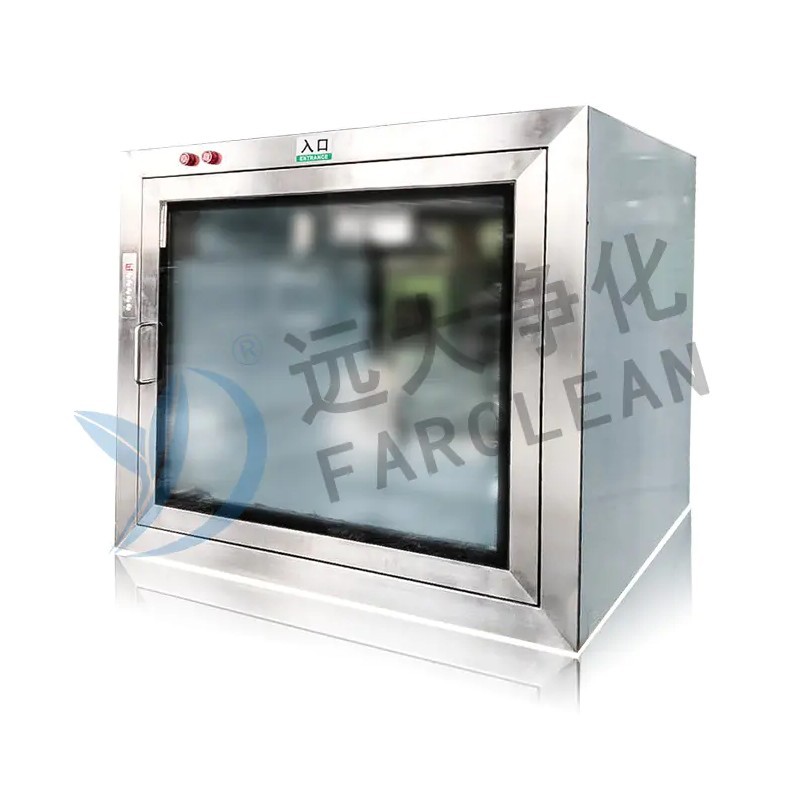

A kotak tembus yang tidak dapat dibersihkan sendiri adalah ruang transfer statis dan tetap yang dipasang di dinding antara ruang bersih dan area non-klasifikasi atau klasifikasi rendah yang berdekatan. Tidak seperti kotak pass through yang dapat membersihkan sendiri (atau pancuran udara), yang menggunakan kipas angin dan filter HEPA untuk secara aktif membersihkan partikel di udara dari material yang dipindahkan, varian non-pembersihan mandiri mengandalkan pintu yang saling bertautan dan akses terkontrol untuk mencegah kontaminasi silang. Fungsi intinya adalah sebagai zona penyangga yang bersih — penghalang fisik yang memastikan kedua lingkungan tidak pernah berkomunikasi secara langsung selama transfer material.
Ruangan tersebut biasanya memiliki dua pintu yang saling bertautan: satu bukaan ke sisi ruang bersih dan satu lagi ke lingkungan luar. Mekanisme interlock memastikan kedua pintu tidak dapat dibuka secara bersamaan, menjaga perbedaan tekanan udara dan mencegah udara luar yang tidak disaring memasuki ruang bersih. Desain pasif ini membuatnya lebih sederhana, biaya pemeliharaan lebih rendah, dan sangat andal dibandingkan dengan sistem dekontaminasi aktif, yang merupakan keuntungan signifikan pada fasilitas yang memerlukan waktu henti yang mahal.
Kotak tembus yang tidak dapat dibersihkan sendiri dibuat dari bahan halus dan tidak berpori — paling umum baja tahan karat 304 atau 316L — yang mudah dibersihkan dan tahan terhadap adhesi mikroba. Sudut interior biasanya dibuat melengkung atau dibuat radius untuk menghilangkan tepian yang menjebak partikel. Beberapa model menyertakan lampu pembasmi kuman UV untuk dekontaminasi permukaan opsional di antara penggunaan, menambahkan lapisan pengendalian kontaminasi tanpa masuk ke dalam kategori "pembersihan mandiri".
Fitur Utama dan Spesifikasi Desain
Saat mengevaluasi kotak tembus yang tidak dapat dibersihkan sendiri, beberapa fitur desain menentukan kinerjanya dalam praktik. Memahami spesifikasi ini membantu tim pengadaan mencocokkan unit yang tepat dengan persyaratan klasifikasi fasilitas dan tuntutan alur kerja mereka.
Sistem Interlock Mekanis
Mekanisme interlock adalah fitur keselamatan yang menentukan dari setiap pass through box. Pada model non-pembersihan mandiri, hal ini biasanya dicapai melalui sistem bubungan dan batang mekanis atau kunci solenoid elektronik. Interlock mekanis lebih disukai di lingkungan dengan persyaratan elektromagnetik yang ketat (seperti area manufaktur elektronik tertentu), sementara interlock elektronik menawarkan pencatatan jejak audit, integrasi kontrol akses, dan pemantauan jarak jauh — yang sangat berguna di fasilitas farmasi yang diatur oleh GMP.
Bahan dan Permukaan Selesai
Permukaan interior diberi finishing cermin (biasanya Ra ≤ 0,4 µm untuk aplikasi farmasi) untuk meminimalkan adhesi partikel dan memfasilitasi validasi pembersihan. Bagian luarnya dapat menggunakan lapisan akhir yang disikat atau baja ringan berlapis bubuk untuk mengurangi biaya tanpa mengurangi integritas internal. Segel pintu dibuat dari gasket silikon atau EPDM yang menjaga elastisitasnya melalui siklus pembersihan berulang dengan IPA, tisu hidrogen peroksida, atau disinfektan ruang bersih umum lainnya.
Dekontaminasi UV-C opsional
Banyak kotak pass through yang tidak dapat dibersihkan sendiri menawarkan lampu UV-C terintegrasi sebagai aksesori opsional. Ketika diaktifkan di antara pemindahan, sinar UV-C menyinari permukaan yang terbuka di dalam ruangan, mengurangi beban biologis permukaan hingga 99,9% dalam waktu 15–30 menit setelah paparan. Penting untuk dicatat bahwa UV-C hanya merupakan perawatan permukaan saja – tidak menyaring atau membersihkan partikulat di udara – itulah sebabnya unit ini tetap diklasifikasikan sebagai unit yang tidak dapat membersihkan sendiri.
Ukuran dan Kapasitas Beban
Kotak tembus tersedia dalam berbagai dimensi interior, mulai dari model meja kompak (kira-kira 400 × 400 × 400 mm) yang dirancang untuk pemindahan sampel kecil, hingga unit berdiri di lantai yang besar (hingga 1200 × 800 × 800 mm atau lebih) yang mampu menampung baki penuh, komponen peralatan, atau kemasan massal. Kapasitas beban biasanya berkisar antara 30 kg hingga lebih dari 150 kg, tergantung pada konstruksi rak dan rangka.
Aplikasi Industri
Kotak tembus yang tidak dapat dibersihkan sendiri diterapkan di berbagai industri yang teregulasi dan semi-teregulasi. Keserbagunaannya, dipadukan dengan biaya pengoperasian yang rendah dan kemudahan validasi, menjadikannya cocok untuk hampir semua fasilitas yang memerlukan pemindahan material yang terkendali.
| Industri | Kelas Ruang Bersih Khas | Item Transfer Umum |
|---|---|---|
| Biofarmasi | ISO 5–7 / GMP UE B–C | Botol, bahan mentah, kemasan |
| Kosmetik | ISO 7–8 | Bahan curah, produk jadi |
| Pengolahan Makanan | ISO 7–8 | Bahan, alat, sampel uji |
| Elektronik | ISO 4–6 | Wafer, PCB, komponen, peralatan |
| Rumah Sakit / Kompon Steril | ISO 5–7 | Obat-obatan, instrumen, perbekalan |
Manufaktur Elektronik: Kasus Penggunaan Utama
Industri elektronik mewakili salah satu aplikasi yang paling menuntut dan tersebar luas untuk kotak pass through yang tidak dapat dibersihkan sendiri. Fabrikasi semikonduktor, perakitan PCB, dan pembuatan komponen optik semuanya dilakukan di lingkungan yang dikontrol ketat di mana partikel sub-mikron pun dapat menyebabkan cacat produk atau kehilangan hasil. Dalam pengaturan ini, kotak pass-through memungkinkan perpindahan wafer, substrat, masker, dan perkakas secara berkala tanpa mengurangi kelas ISO di area produksi.
Karena ruang bersih elektronik sering kali memiliki persyaratan EMI (interferensi elektromagnetik) yang ketat, kotak tembus non-pembersihan mandiri yang saling bertautan secara mekanis sering kali lebih disukai daripada unit yang dikontrol secara elektronik. Tidak adanya sistem aliran udara aktif juga menghilangkan risiko masalah penyelarasan akibat getaran di dekat peralatan litografi atau inspeksi yang sensitif.
Biofarmasi dan Rumah Sakit
Dalam manufaktur farmasi dan peracikan steril rumah sakit, kepatuhan terhadap peraturan adalah pendorong utama pemilihan pass through box. Lampiran 1 GMP UE dan panduan FDA mengharuskan pemindahan material antara zona yang diklasifikasikan dan tidak diklasifikasikan dilakukan dengan cara yang mencegah masuknya kontaminasi. Kotak tembus non-pembersihan mandiri yang divalidasi dengan benar dengan prosedur pembersihan terdokumentasi dan verifikasi interlock memenuhi persyaratan ini di sebagian besar aplikasi Kelas B/C dan ISO 6/7.
Kotak Pass Through yang Tidak Dapat Dibersihkan Sendiri vs. yang Dapat Dibersihkan Sendiri
Memilih antara kotak pass through yang dapat membersihkan sendiri dan yang tidak dapat membersihkan sendiri bergantung pada profil risiko kontaminasi proses Anda, klasifikasi ruang bersih Anda, dan persyaratan operasional Anda. Tidak ada jenis yang unggul secara universal — pilihan yang tepat bergantung pada konteks.
- Risiko timbulnya partikel: Jika barang yang dipindahkan kemungkinan besar akan melepaskan partikel — seperti kemasan karton, komponen yang tidak dikemas dalam kantong, atau barang yang berada di lingkungan yang tidak terkendali — unit pembersihan mandiri dengan filtrasi HEPA aktif adalah pilihan yang lebih aman. Kotak yang tidak dapat dibersihkan sendiri lebih cocok untuk barang yang sudah dibersihkan sebelumnya atau dikantongi ganda sebelum dipindahkan.
- Klasifikasi ruang bersih: Untuk lingkungan ISO 8 atau Kelas D, kotak pass-through yang tidak dapat dibersihkan sendiri dengan protokol pembersihan manual biasanya sudah cukup. Untuk lingkungan ISO 5 (Grade A/B) yang berdekatan dengan area Grade C atau D, unit pembersihan mandiri mungkin diperlukan sesuai ekspektasi peraturan atau SOP fasilitas.
- Beban pemeliharaan: Unit yang dapat membersihkan sendiri memerlukan pengujian integritas filter HEPA secara rutin, perawatan motor kipas, dan penyeimbangan aliran udara — yang semuanya menambah biaya operasional. Kotak yang tidak dapat dibersihkan sendiri memiliki komponen bergerak yang minimal, sehingga mengurangi frekuensi dan biaya perawatan secara signifikan.
- Kompleksitas validasi: Kotak tembus yang tidak dapat dibersihkan sendiri lebih mudah divalidasi dan memenuhi syarat berdasarkan pedoman GMP. Cakupan validasi biasanya mencakup fungsi interlock, verifikasi pembersihan, dan pemantauan perbedaan tekanan — cakupan yang jauh lebih sempit daripada sistem pancuran udara aktif.
- Keluaran transfer: Unit pembersihan mandiri memerlukan siklus pembersihan (biasanya 1–5 menit) sebelum pintu bagian dalam dapat dibuka. Unit non-pembersihan mandiri memungkinkan transfer lebih cepat ketika interlock dilepaskan, yang penting dalam lingkungan produksi atau distribusi rumah sakit dengan throughput tinggi.
Instalasi, Kualifikasi, dan Protokol Pengoperasian
Pemasangan yang tepat pada kotak tembus yang tidak dapat membersihkan sendiri sangat penting untuk kinerja jangka panjangnya. Unit harus dipasang rata di dinding ruang bersih dengan segel kedap udara di sekeliling bingkai untuk mencegah aliran udara bypass. Untuk ruang bersih bertekanan positif, pintu di sisi ruang bersih harus memiliki kekuatan penyegelan yang sedikit lebih tinggi untuk memperhitungkan perbedaan tekanan. Untuk lingkungan bertekanan negatif (seperti ruang penahanan), logika instalasi akan terbalik.
Kualifikasi (IQ/OQ/PQ)
Dalam industri yang diatur, kotak pass through harus memenuhi syarat formal sebelum digunakan. Proses kualifikasi biasanya meliputi:
- Kualifikasi Instalasi (IQ): Verifikasi bahwa unit dipasang sesuai spesifikasi pabrikan, termasuk pemeriksaan dimensi, tinjauan sertifikasi material, dan pemeriksaan segel dinding.
- Kualifikasi Operasional (OQ): Pengujian fungsional sistem interlock (memastikan kedua pintu tidak dapat dibuka secara bersamaan), pemeriksaan integritas segel pintu, dan — jika dipasang UV-C — verifikasi intensitas lampu.
- Kualifikasi Kinerja (PQ): Memantau jumlah partikel di ruang bersih selama simulasi pemindahan material untuk memastikan bahwa kotak tembus tidak bertindak sebagai jalur kontaminasi dalam kondisi pengoperasian normal.
Prosedur Operasi Standar
Bahkan kotak pass through dengan desain terbaik pun tidak dapat mengimbangi disiplin pengguna yang buruk. SOP yang efektif untuk kotak penyeberangan yang tidak dapat dibersihkan sendiri harus menetapkan: waktu tunggu maksimum untuk barang-barang di dalam ruangan, pembersihan awal atau pengemasan barang yang diwajibkan sebelum masuk, frekuensi pembersihan interior dan disinfektan yang disetujui, protokol aktivasi UV-C (jika berlaku), dan persyaratan dokumentasi untuk setiap pemindahan di lingkungan yang diatur. Pelatihan rutin dan audit kepatuhan berkala sangat penting untuk mempertahankan integritas ruang bersih dalam jangka panjang.
Cara Memilih Kotak Pass Through Non-Self-Cleaning yang Tepat
Memilih unit yang tepat untuk fasilitas Anda melibatkan penyeimbangan persyaratan pengendalian kontaminasi, tuntutan alur kerja, kewajiban peraturan, dan batasan anggaran. Daftar periksa berikut mencakup faktor keputusan yang paling penting:
- Tentukan klasifikasi ruang bersih di kedua sisi dinding transfer. Kelas ISO atau kelas GMP untuk lingkungan yang lebih bersih menentukan standar konstruksi minimum (permukaan akhir, kualitas segel, keandalan interlock).
- Tentukan dimensi dan berat barang maksimum. Pilih dimensi interior dengan jarak bebas minimal 20% di semua sisi untuk memungkinkan bongkar muat yang nyaman tanpa memaksa barang membentur permukaan yang tertutup rapat.
- Tentukan jenis interlock. Interlock mekanis lebih disukai untuk area elektronik yang sensitif terhadap EMI; interlock elektronik lebih baik untuk lingkungan GMP yang memerlukan jalur audit dan kontrol akses.
- Pertimbangkan UV-C sebagai suplemen opsional. Untuk fasilitas pemindahan barang dengan sisa kemasan luar atau risiko kontaminasi biologis, lampu UV-C memberikan dekontaminasi permukaan tambahan tanpa biaya sistem pancuran udara penuh.
- Konfirmasikan kompatibilitas material. Pastikan bahan paking dan baja tahan karat bagian dalam kompatibel dengan bahan pembersih yang digunakan di fasilitas Anda — terutama jika disinfektan berbahan dasar klorin (yang dapat merusak baja tahan karat kualitas lebih rendah) adalah bagian dari protokol pembersihan Anda.
- Minta paket dokumentasi lebih awal. Untuk industri yang diatur, mintalah pemasok untuk memberikan catatan FAT (Tes Penerimaan Pabrik), sertifikat material, dan rancangan protokol IQ/OQ pada saat pemesanan untuk menghindari penundaan kualifikasi setelah pengiriman.
Kotak tembus non-pembersihan mandiri bukan sekadar opsi "dasar" dibandingkan dengan sistem aktif — ini adalah pilihan tepat untuk sebagian besar lingkungan ruang bersih jika ditentukan, dipasang, dan dioperasikan dengan benar. Kesederhanaannya adalah sebuah kekuatan: komponen yang lebih sedikit berarti mode kegagalan yang lebih sedikit, biaya pemeliharaan yang lebih rendah, dan jalur validasi yang lebih mudah. Untuk fasilitas di sektor elektronik, farmasi, kosmetik, makanan, dan perawatan kesehatan, alat ini tetap menjadi salah satu alat yang paling hemat biaya dan dapat diandalkan untuk menjaga integritas ruang bersih selama operasi pemindahan material.
