Dengan pesatnya perkembangan industri berpresisi tinggi seperti farmasi, elektronik, dan pengolahan makanan, ruang bersih menjadi semakin penting dalam memastikan kualitas produk dan keamanan produksi. Dalam sistem ruang bersih, Pintu dan Jendela Ruang Bersih tidak hanya merupakan alat untuk pemisahan spasial tetapi juga komponen kunci untuk manajemen kebersihan, kontrol aliran udara, dan jaminan keselamatan. Lantas, apa saja bahan dan spesifikasi yang dimiliki pintu dan jendela cleanroom? Fungsi dan kinerja apa yang mereka tawarkan? Apa yang harus diperhatikan selama pemasangan dan pemeliharaan?
Bahan dan Spesifikasi
Bahan dan spesifikasi pintu dan jendela ruang bersih merupakan faktor penting yang mempengaruhi kinerja, masa pakai, dan pengoperasian ruang bersih secara keseluruhan. Memilih bahan yang tepat dapat meningkatkan daya tahan, mengurangi biaya pemeliharaan, dan memastikan lingkungan ruang bersih memenuhi standar kebersihan yang ketat.
1. Jenis dan Fitur Bahan
1. Baja Tahan Karat (304/316)
Fitur: Tahan korosi, sifat antibakteri yang kuat, permukaan halus, mudah dibersihkan, dan tahan terhadap penyekaan dan desinfeksi berulang kali.
Lingkungan yang Berlaku: Laboratorium farmasi, pengolahan makanan, dan biologi dengan persyaratan pengendalian mikroba yang tinggi.
Keuntungan: Pintu dan jendela baja tahan karat tahan debu dan tidak akan berubah bentuk atau berkarat dalam penggunaan jangka panjang.
2. Paduan Aluminium
Fitur: Ringan, kekakuan yang kuat, mudah diproses, dan perawatan permukaan yang dapat disesuaikan.
Lingkungan yang Berlaku: Pabrik elektronik, ruang instrumen, dan ruang bersih yang mengutamakan bobot dan kenyamanan pemasangan.
Keuntungan: Pintu dan jendela paduan aluminium mudah dipasang, mendukung berbagai desain, dan cocok untuk penyesuaian.
3. Kaca Tempered / Kaca Akrilik
Fitur: Memberikan visibilitas, ketahanan terhadap benturan, dan ketahanan terhadap pecah; tahan terhadap suhu tinggi dan bahan pembersih kimia umum.
Lingkungan yang Berlaku: Jendela observasi, ruang pemantauan, dan partisi di dalam ruang bersih.
Keuntungan: Bahan transparan memungkinkan operator memantau interior tanpa membuka pintu, sehingga mengurangi risiko kontaminasi.
4. Bahan Komposit
Fitur: Menggabungkan rangka logam dengan panel polimer antistatis atau kepadatan tinggi untuk meningkatkan stabilitas dan fungsionalitas struktural.
Lingkungan yang Berlaku: Ruang bersih elektronik dan semikonduktor dengan permintaan tinggi.
Keuntungan: Dapat memenuhi berbagai tingkat kebersihan dengan desain multi-fungsi, misalnya opsi antistatis atau tahan api.
2. Spesifikasi dan Aplikasi
Spesifikasi pintu dan jendela ruang bersih secara langsung mempengaruhi efisiensi spasial, aliran personel dan material, serta manajemen aliran udara. Jenis yang umum meliputi:
| Ketik | Spesifikasi | Contoh Aplikasi |
|---|---|---|
| Pintu Ayun | Daun tunggal atau ganda, ketebalan dapat disesuaikan, dengan strip penyegel | Jalur personel, pintu masuk laboratorium |
| Pintu Geser | Cocok untuk koridor sempit atau kebutuhan hemat ruang | Pemindahan material, tempat penyimpanan |
| Jendela Observasi | Kaca tunggal atau ganda, dengan bingkai penyegel | Pemantauan interior dan observasi operasi |
| Jendela Lewat Kecil | Ukuran kecil untuk transfer material cepat | Barang kecil atau pertukaran sampel |
| Pintu Otomatis | Dilengkapi dengan sistem penggerak listrik, dihubungkan dengan pancuran udara atau sistem pemurnian | Pintu masuk ruang bersih dengan lalu lintas tinggi |
Catatan: Ketebalan pintu, metode pembukaan, dan bahan penyegel harus dipilih berdasarkan kelas ruang bersih dan perbedaan tekanan. Spesifikasi yang tidak tepat dapat mempengaruhi aliran udara dan mengurangi kebersihan.
3. Detail Desain dan Kustomisasi
Penyegelan
Kusen pintu dan jendela biasanya menggunakan strip penyegel atau sisipan logam yang tahan lama untuk memastikan kedap udara.
Kedap udara sangat penting untuk mempertahankan tekanan positif atau negatif dan mengendalikan partikel.
Perlindungan Dampak
Sudut rangka sering kali dibulatkan untuk mengurangi risiko cedera dan kerusakan pintu.

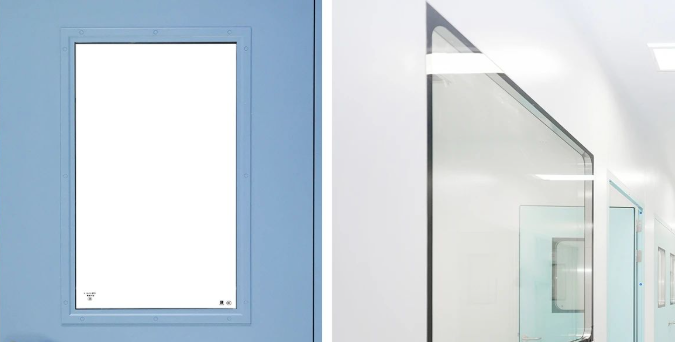

Visualisasi dan Pemantauan
Jendela observasi dapat berlapis ganda atau diisolasi, memberikan visibilitas yang jelas sekaligus menawarkan isolasi termal dan kebisingan.
Opsi Kustomisasi
- Pintu dan jendela dapat disesuaikan dalam ukuran, arah pembukaan, dan fitur otomatisasi.
- Material khusus atau struktur komposit dapat memberikan sifat antistatis, tahan api, atau tahan bahan kimia.
Fungsi dan Kinerja
Pintu dan jendela Cleanroom lebih dari sekedar partisi; mereka memainkan peran penting dalam menjaga kebersihan lingkungan, memastikan keselamatan operasional, dan meningkatkan efisiensi produksi. Kinerjanya menentukan apakah ruang bersih dapat mempertahankan kondisi stabil dari waktu ke waktu.
1. Fungsi Tahan Debu dan Penyegelan
Prinsip: Pintu dan jendela berkualitas tinggi menggunakan strip penyegel yang presisi dan rangka yang dibuat rapat untuk meminimalkan kebocoran udara saat ditutup, menjaga tekanan ruang bersih positif atau negatif.
Efek: Mencegah masuknya debu, partikel, dan mikroorganisme, memastikan produk atau eksperimen memenuhi persyaratan kebersihan.
Kasus: Di ruang bersih farmasi, memasang pintu otomatis yang tertutup rapat akan menjaga jumlah partikel tetap dalam rentang target dan mengurangi frekuensi pembersihan dan disinfeksi.
2. Visualisasi dan Observasi
Prinsip: Jendela kaca tempered atau akrilik memungkinkan operator mengamati interior tanpa membuka pintu.
Efek: Mengurangi pengoperasian pintu, meminimalkan risiko kontaminasi, dan memungkinkan pemantauan di lokasi.
Kasus: Di ruang bersih perakitan elektronik, jendela observasi dua lapis memungkinkan visibilitas yang jelas terhadap pengoperasian peralatan sekaligus menghindari seringnya pintu terbuka yang dapat mengganggu aliran udara.
3. Ketahanan Korosi dan Pembersihan Mudah
Prinsip: Pintu dan jendela menggunakan permukaan baja tahan karat atau paduan aluminium bermutu tinggi yang tahan terhadap bahan pembersih dan disinfektan.
Efek: Mempertahankan permukaan halus selama penggunaan jangka panjang, mencegah penumpukan kontaminasi dan memperpanjang masa pakai.
Kasus: Di ruang bersih farmasi, pembersihan harian dengan disinfektan membuat permukaan pintu bebas dari karat atau perubahan bentuk, sehingga mengurangi beban kerja pemeliharaan.
4. Isolasi Suara dan Termal
Prinsip: Material komposit multi-lapis atau kaca berinsulasi memberikan pemisahan akustik dan termal.
Efek: Mengurangi kebisingan lingkungan, menjaga kestabilan suhu dalam ruangan, dan meningkatkan pengoperasian peralatan dan kenyamanan personel.
Kasus: Di ruang bersih dekat mesin yang berisik, memasang pintu kedap suara mengurangi kebisingan ke tingkat aman dan menurunkan beban HVAC.
5. Otomatisasi dan Integrasi Sistem
Prinsip: Beberapa pintu dilengkapi dengan sistem penggerak listrik yang dapat dihubungkan dengan pancuran udara, sistem pemurnian, atau jendela tembus.
Efek: Pembukaan dan penutupan otomatis mengurangi risiko kontaminasi dan menjaga keseimbangan tekanan ruang bersih.
Kasus: Di ruang bersih elektronik bermutu tinggi, pintu otomatis yang terintegrasi dengan pancuran udara meningkatkan efisiensi akses sekaligus menjaga kebersihan.
6. Tabel Perbandingan Fungsi
| Kategori Fungsi | Kinerja Utama | Skenario yang Berlaku | Efek Sebenarnya |
|---|---|---|---|
| Tahan debu & Penyegelan | Kedap udara tinggi, menghalangi partikel | Farmasi, makanan, elektronik | Menjaga kebersihan, mengurangi frekuensi pembersihan |
| Visualisasi | Jendela transparan, tidak perlu dibuka | Pemantauan, panduan operasi | Mengurangi kontaminasi, meningkatkan keamanan |
| Ketahanan Korosi / Pembersihan Mudah | Permukaan baja tahan karat atau aluminium yang halus | Farmasi, laboratorium | Penggunaan jangka panjang tanpa karat, perawatan rendah |
| Isolasi Suara / Termal | Isolasi multi-lapis | Kamar bersih yang bising | Mengurangi kebisingan, menjaga stabilitas suhu |
| Otomatisasi / Integrasi | Pintu listrik terhubung dengan sistem udara | Kamar bersih dengan lalu lintas tinggi | Meningkatkan efisiensi akses, menjaga keseimbangan tekanan |
Instalasi dan Pemeliharaan
Pemasangan dan pemeliharaan pintu dan jendela ruang bersih mempengaruhi kinerjanya secara langsung.
Pertimbangan Instalasi:
- Penyegelan treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- Kalibrasi dimensi: Pengukuran dimensi pintu/jendela yang akurat diperlukan sebelum pemasangan untuk memastikan kelancaran pembukaan dan penutupan.
- Koordinasi dengan sistem aliran udara: Posisi pemasangan pintu/jendela harus sejajar dengan desain aliran udara ruang bersih untuk menghindari korsleting atau zona mati.
Persyaratan Pemeliharaan:
- Bersihkan permukaan pintu/jendela dan strip penyegel secara teratur untuk mencegah penumpukan debu dan mikroba.
- Periksa roller pintu otomatis, pengontrol, dan kunci untuk memastikan pengoperasian yang benar.
- Terapkan pelindung gores pada jendela kaca dan ganti panel transparan bila perlu untuk menjaga visibilitas tetap jelas.
Keamanan dan Kontrol
1. Kontrol Akses
Prinsip: Kunci mekanis atau sistem kontrol akses elektronik mengatur masuknya personel, memastikan individu yang tidak berwenang tidak dapat mengakses area ruang bersih tertentu.
Efek: Mengurangi risiko kontaminasi yang disebabkan oleh kesalahan manusia dan memenuhi persyaratan manajemen personel ruang bersih bermutu tinggi.
Kasus: Di fasilitas farmasi, ruang bersih bermutu tinggi menggunakan pintu otomatis dengan akses kartu, sehingga staf yang berwenang hanya dapat masuk dan mencegah kontaminasi yang tidak disengaja.
2. Pintu Keluar Darurat dan Evakuasi Keselamatan
Prinsip: Pintu dan jendela dirancang dengan fitur bukaan darurat, seperti mekanisme anti-jepit dan sistem pelepas cepat, untuk memastikan evakuasi cepat dalam keadaan darurat.
Efek: Bahkan ketika pintu otomatis rusak atau kondisi tekanan tinggi, keselamatan personel tetap terjamin.
Kasus: Di ruang bersih elektronik, fitur pintu keluar darurat memungkinkan evakuasi yang aman selama pemadaman listrik tanpa mengganggu produksi.
3. Resistensi Dampak dan Toleransi Tekanan
Prinsip: Jendela observasi menggunakan kaca tempered, kaca laminasi multilapis, atau material komposit untuk menahan benturan eksternal dan perbedaan tekanan dalam/luar ruangan.
Efek: Mencegah pecahnya kaca atau perubahan bentuk pintu selama pengoperasian, mengurangi risiko cedera sekaligus menjaga kinerja penyegelan ruang bersih.
Kasus: Di ruang bersih produksi semikonduktor, jendela pengamatan berlapis-lapis mencegah kerusakan dan kerusakan segel selama penanganan peralatan, sehingga memastikan produksi berkelanjutan.
4. Otomasi dan Pemantauan Lingkungan
Prinsip: Sistem pintu otomatis dapat terhubung dengan pancuran udara, sistem pemurnian, dan jendela tembus untuk memantau tekanan, aliran udara, dan status pintu secara real time.
Efek: Memastikan pengoperasian tidak mengganggu keseimbangan tekanan atau arah aliran udara, meminimalkan difusi partikel.
Kasus: Di ruang bersih biologis, pintu otomatis yang terintegrasi dengan sistem pemurnian udara menyesuaikan aliran udara secara otomatis setiap kali pintu dibuka, sehingga menjaga tingkat kebersihan tetap stabil.
5. Tabel Perbandingan Fungsi Keselamatan dan Kontrol
| Kategori Keamanan | Fungsi Kunci | Skenario yang Berlaku | Efek Sebenarnya |
|---|---|---|---|
| Kontrol Akses | Kunci mekanis/elektronik | Kamar bersih bermutu tinggi | Mengurangi risiko kontaminasi manusia, mengontrol aliran personel |
| Evakuasi Darurat | Anti-pinch/lepas cepat | Situasi darurat | Memastikan evakuasi personel yang aman |
| Tahan Benturan/Tekanan | Kaca tempered / laminasi multi layer | Jendela observasi, pintu tumbukan | Mengurangi risiko kerusakan, menjaga integritas segel |
| Otomatisasi & Integrasi | Terhubung dengan pancuran udara dan sistem pemurnian | Kamar bersih dengan lalu lintas tinggi | Menjaga keseimbangan tekanan dan kebersihan, mengurangi kontaminasi |
Keuntungan dan Kerugian
Pintu dan jendela ruang bersih memainkan peran penting dalam industri modern dengan presisi tinggi. Memahami kelebihan dan kekurangannya membantu mengambil keputusan yang lebih baik selama desain, pengadaan, dan pengoperasian, sehingga meningkatkan efisiensi ruang bersih secara keseluruhan.
1. Keuntungan
1. Jaminan Kebersihan Tinggi
Pintu dan jendela yang tertutup rapat mencegah debu, partikel, dan mikroorganisme memasuki ruang bersih, sehingga menjaga kebersihan interior.
Kasus: Di ruang bersih produksi farmasi, pemasangan pintu bersegel baja tahan karat berkualitas tinggi menjaga jumlah partikel dalam rentang target, sehingga secara signifikan mengurangi frekuensi pembersihan dan disinfeksi.
2. Visualisasi dan Pemantauan
Jendela observasi transparan memungkinkan operator memantau interior tanpa sering membuka pintu, sehingga mengurangi risiko kontaminasi.
Kasus: Di ruang bersih produksi elektronik, jendela observasi dua lapis memungkinkan staf memantau peralatan secara real-time sambil menghindari gangguan aliran udara.
3. Daya Tahan dan Perawatan yang Mudah
Bahan berkualitas tinggi seperti baja tahan karat, paduan aluminium, dan kaca tempered menawarkan permukaan halus, tahan korosi, dan masa pakai yang lama.
Kasus: Di ruang bersih farmasi, kusen pintu dan jendela tetap bebas dari karat atau perubahan bentuk setelah disinfeksi harian jangka panjang, sehingga menurunkan biaya perawatan.
4. Kenyamanan dan Otomatisasi
Pintu otomatis yang terintegrasi dengan pancuran udara atau sistem pemurnian meningkatkan efisiensi akses sekaligus menjaga keseimbangan tekanan.
Kasus: Di ruang bersih elektronik bermutu tinggi, pintu otomatis memungkinkan akses personel dan material secara berkala sekaligus menjaga tekanan dan kebersihan tetap stabil.
5. Keamanan Tinggi
Desain anti-jepit, kaca tempered, dan fungsi bukaan darurat secara efektif menjamin keselamatan operator.
Kasus: Di ruang bersih semikonduktor, fitur pintu darurat memastikan evakuasi yang aman selama pemadaman listrik tanpa mengganggu produksi.
2. Kekurangan
1. Biaya Relatif Tinggi
Membeli dan memasang pintu berperforma tinggi dan sistem kontrol otomatis dapat memakan biaya yang mahal untuk proyek dengan anggaran terbatas.
Analisis: Meskipun investasi awalnya tinggi, penghematan jangka panjang dalam pemeliharaan dan berkurangnya kerugian akibat kontaminasi menjadikannya bermanfaat.
2. Instalasi Kompleks
Membutuhkan tim profesional untuk pengukuran, instalasi, dan commissioning, untuk jangka waktu proyek yang lebih lama.
Analisis: Pemasangan yang tidak tepat dapat mengakibatkan penyegelan yang buruk, sehingga mempengaruhi kebersihan dan kontrol tekanan.
3. Persyaratan Perawatan yang Tinggi
Strip penyegel, rol, pengontrol, dan komponen lainnya memerlukan pemeriksaan dan pemeliharaan rutin untuk menjaga penyegelan dan kinerja operasional.
Analisis: Jadwal pemeliharaan yang ditetapkan dan prosedur operasi standar sangat penting untuk stabilitas jangka panjang.
4. Persyaratan Lingkungan yang Ketat
Pintu/jendela bermutu tinggi memerlukan kondisi pemasangan yang tepat dan lingkungan sekitar yang bersih, seperti kerataan dinding dan desain tekanan.
Analisis: Jika kondisi pemasangan tidak terpenuhi, fungsionalitas dapat terganggu, misalnya pengoperasian pintu otomatis yang lambat atau kinerja penyegelan yang berkurang.
3. Tabel Perbandingan Kelebihan dan Kekurangan
| Kategori | Keuntungan | Kekurangan | Catatan |
|---|---|---|---|
| Kebersihan | Penyegelan yang baik, menghalangi partikel | Pemasangan yang tidak tepat mempengaruhi penyegelan | Pintu bermutu tinggi memerlukan pemasangan profesional |
| Visualisasi | Jendela transparan mengurangi bukaan pintu | Kaca membutuhkan pembersihan rutin | Kaca laminasi dua lapis lebih tahan lama |
| Daya tahan | Baja tahan karat, paduan aluminium tahan terhadap korosi, masa pakai yang lama | Biaya awal yang tinggi | Biaya pemeliharaan jangka panjang rendah |
| Otomatisasi | Meningkatkan efisiensi akses, menjaga keseimbangan tekanan | Membutuhkan sistem tenaga dan kontrol | Perawatan rutin terhadap roller dan pengontrol diperlukan |
| Keamanan | Pembukaan darurat anti-jepit, tahan benturan | Beberapa fitur keselamatan meningkatkan biaya | Bergantung pada prosedur pengoperasian yang benar |
Alasan Memilih Yuanda Clean Room Pintu dan Jendela
Pentingnya memilih pintu dan jendela cleanroom berkualitas tinggi tercermin dalam beberapa aspek:
1. Jaminan Kualitas Secara Keseluruhan
Bahan berkualitas tinggi dan manufaktur yang presisi memastikan stabilitas jangka panjang dan mengurangi frekuensi perawatan.
2. Pengalaman Desain Profesional
Memberikan solusi khusus untuk berbagai tingkat ruang bersih dan persyaratan lingkungan.
3.Kompatibilitas dengan Sistem Cleanroom
Dapat diintegrasikan dengan pancuran udara, jendela tembus, dan sistem pemurnian untuk mencapai kontrol kebersihan proses penuh.
4. Desain Keselamatan dan Berpusat pada Manusia
Menawarkan fitur pembukaan darurat, anti-jepit, dan tahan benturan untuk memastikan keselamatan operator.
Memilih Pintu dan Jendela Yuanda Clean Room tidak hanya menjamin kualitas cleanroom tetapi juga meningkatkan efisiensi produksi dan keselamatan operasional.
Sebagai komponen penting dalam pengelolaan lingkungan ruang bersih, pintu dan jendela ruang bersih berdampak langsung pada pengoperasian fasilitas melalui material, spesifikasi, fungsi, pemasangan, pemeliharaan, dan kontrol keselamatan. Analisis berbagai sifat material, desain fungsional, dan persyaratan pemasangan menyoroti pentingnya pintu dan jendela berkualitas tinggi dalam menjaga kebersihan, memastikan keselamatan produksi, dan meningkatkan efisiensi operasional. Dengan meluasnya penerapan ruang bersih, pemilihan solusi pintu dan jendela yang profesional dan andal telah menjadi konsensus dalam industri.
