Semua yang Perlu Anda Ketahui tentang Pass Through Box

Jika Anda pernah bekerja di pabrik farmasi, ruang bersih semikonduktor, apotek peracikan rumah sakit, laboratorium keamanan hayati, atau bahkan fasilitas produksi makanan kelas atas, Anda hampir pasti pernah menggunakan atau melewati kotak pass through. Bagi yang belum tahu, ini tampak seperti lemari baja tahan karat yang dipasang di dinding dengan dua pintu yang saling bertautan. Bagi orang-orang yang bergantung padanya setiap hari, ini adalah perangkat pengendalian kontaminasi penting yang menjaga lingkungan tetap bersih sambil tetap memungkinkan material keluar masuk.

Bagaimana Anda memindahkan objek antara dua dunia—yang satu steril, yang satu tidak—tanpa pernah membiarkan dunia-dunia itu bersentuhan?

Itulah keajaiban sehari-hari yang tenang yang dilakukan oleh kotak baja tahan karat sederhana yang dipasang di dinding, dan alasan Anda akan mengetahui mengapa kotak tembus pandang adalah salah satu peralatan terpenting dalam lingkungan terkendali modern.

Apa Sebenarnya Itu a Lewati Kotak ?

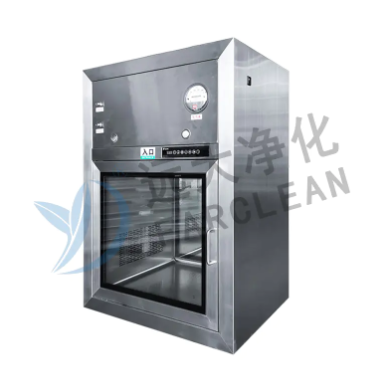

Kotak tembus adalah ruang tertutup berpintu ganda yang dibangun melalui dinding yang memisahkan dua area dengan tingkat kebersihan, rezim tekanan, atau tingkat bahaya yang berbeda.

Ini terdiri dari:

• Satu pintu terbuka ke sisi kelas yang lebih tinggi
• Satu pintu terbuka ke sisi kelas bawah atau kelas bawah
• Sistem interlock yang andal menjamin kedua pintu tidak akan pernah bisa dibuka secara bersamaan
• Jendela tampilan transparan dan rak internal
• Fitur opsional seperti filtrasi HEPA/ULPA, lampu UV-C, atau dekontaminasi hidrogen peroksida

Satu-satunya tujuan: memungkinkan perpindahan material yang aman dan terkendali sambil menjaga integritas kaskade tekanan udara, jumlah partikel, dan penghalang keamanan hayati/pengendalian.

Mengapa Kotak Pass Through Ada

Masalah mendasar yang mereka pecahkan sederhana saja: Anda memiliki ruangan dengan tingkat kebersihan tinggi dan Anda perlu memindahkan barang ke dalam atau membuang sampah tanpa mengurangi tingkat kebersihan atau keamanan hayati ruangan tersebut.

Membuka pintu normal antara koridor kotor dan ruang bersih akan segera menghancurkan aliran tekanan dan memungkinkan ribuan partikel dan mikroba masuk. Ruang ganti dapat membantu, namun personel yang mengenakan pakaian lengkap pun masih merupakan sumber kontaminasi terbesar. Kotak pass-through adalah solusi mekanis yang memungkinkan material bergerak sementara orang tetap berada di sisinya masing-masing.

Cara Kerja Sistem Interlock

Mayoritas kotak pass-through menggunakan interlock mekanis murni — tanpa listrik, tanpa perangkat lunak, tingkat kegagalan hampir nol selama beberapa dekade beroperasi 24/7.

Ketika satu pintu dibuka, bendera baja atau lengan ayun secara fisik menghalangi kait yang berlawanan. Hanya ketika pintu pertama tertutup dan terkunci sepenuhnya barulah interlock melepaskan pintu kedua. Interlock elektromagnetik, pneumatik, dan cerdas tersedia untuk aplikasi khusus, namun mekanis tetap menjadi standar emas untuk fasilitas GMP.

Bahan & Hasil Akhir yang Memenuhi Ekspektasi Peraturan

• Baja tahan karat 316L – wajib untuk agen sporisidal agresif dan obat kuat/berbahaya
• Baja tahan karat 304 – cocok untuk penggunaan farmasi standar dan farmasi rumah sakit
• Permukaan interior yang dipoles secara elektro – pembersihan lebih mudah dan mengurangi adhesi partikel
• Opsi yang aman terhadap ESD dan berlapis bubuk untuk area elektronik dan non-GMP

Aplikasi Utama

• Ruang bersih farmasi dan bioteknologi (jalur pengisian, pemrosesan aseptik)
• Manufaktur mikroelektronika dan semikonduktor
• Apotek peracikan steril rumah sakit
• laboratorium nanoteknologi
• Vivarium dan fasilitas hewan
• Laboratorium Keamanan Hayati Tingkat 2, 3, dan 4
• Fasilitas nuklir (pass-through glovebox)
• Produksi makanan dan kosmetik dengan kandungan tinggi
• Laboratorium forensik
• Area perakitan yang bersih dirgantara

Jenis Kotak Pass-Through

A. Berdasarkan Jenis Interlock

• Interlock mekanis
• Interlock elektromagnetik
• Interlock pneumatik

B. Berdasarkan Aliran Udara & Filtrasi

• Pasif (tanpa kipas atau filter – bergantung pada kaskade tekanan ruangan)
• Aktif / Bertenaga kipas dengan filtrasi HEPA atau ULPA pada suplai dan/atau pembuangan
• Pass-through aliran laminar (LAF vertikal atau horizontal di dalam ruangan)
• Jalur bio-dekontaminasi (sistem H₂O₂ atau UV-C terintegrasi)

C. Konfigurasi Pintu

• Standar dua pintu (paling umum)
• Jalur kereta (setinggi lantai, cukup besar untuk gerobak atau palet)
• Model dipasang di lantai atau "terowongan" untuk alat berat
• Pass-through dengan rating api (rating 1–3 jam)
• Berdinding ganda dengan ruang interstisial untuk gas sterilisasi

D. Berdasarkan Materi

• Baja tahan karat 304 atau 316L (standar farmasi)
• Baja canai dingin berlapis bubuk (biaya lebih rendah, area non-GMP)
• Versi aman ESD untuk elektronik
• Kaca akrilik atau tempered untuk anggaran rendah atau pemantauan visual

E. Versi Khusus

• Pass-through UV (lampu UV-C internal untuk dekontaminasi permukaan)
• Lintasan Hidrogen Peroksida (VHP).
• Sistem Pelabuhan Transfer Cepat (RTP).
• Penimbangan pass-through dengan keseimbangan presisi terintegrasi
• Pass-through berpendingin

Fitur Utama yang Akan Anda Temui

• Sistem interlock dengan indikator visual/suara
• Ayunan pintu 270° atau 180° (270° memungkinkan pintu dilipat rata ke dinding dan memudahkan pembersihan)
• Jendela tampilan kaca tempered atau polikarbonat
• Pencahayaan internal LED atau neon
• Rak baja tahan karat (tetap atau dapat dilepas)
• Sensor status pintu dan output alarm ke BMS
• Port uji kebocoran filter HEPA
• Pengukur tekanan magnetik atau digital
• Pelepas pintu dengan tombol tekan atau tanpa sentuhan (inframerah).
• Opsi peredam api
• Kancing pembumian (model ESD)

Pertimbangan Instalasi

• Potongan dinding harus presisi (biasanya dibingkai dengan sudut stainless
• Ruang bersih bertekanan positif biasanya menempatkan pasokan HEPA di sisi yang bermutu lebih tinggi
• Ruang penahanan tekanan negatif menempatkan knalpot HEPA di sisi yang kotor
• Sealant antara rangka dan dinding harus berbahan silikon dan dilas terus menerus pada sisi yang bersih
• Interlock listrik biasanya 24 V DC untuk keamanan
• Jalur kereta sering kali membutuhkan lantai atau tanjakan yang diperkuat

Validasi dan Kualifikasi

Tes khas:

• Verifikasi fungsi interlock
• Integritas segel pintu
• Uji kebocoran pemasangan filter HEPA
• Kecepatan dan keseragaman aliran udara
• Penghitungan partikel di dalam ruangan dengan kedua pintu tertutup
• Tes pemulihan
• Pemetaan dosis UV
• Perkembangan siklus VHP dan indikator biologis mematikan

Pembersihan dan Pemeliharaan

• Setiap hari: bersihkan bagian dalam dengan 70% IPA atau disinfektan yang disetujui
• Mingguan/bulanan: lepas rak dan bersihkan bagian belakangnya
• Setiap 6–12 bulan: Uji integritas filter HEPA dan pemeriksaan gasket
• Ganti lampu UV setiap 9.000–12.000 jam
• Lumasi pivot interlock mekanis secukupnya dengan gemuk food grade

Kesalahan Umum

• Memperkecil ukuran ruangan → barang tersangkut → pintu pasukan personel → kerusakan interlock
• Memasang kotak pasif di antara dua ruangan dengan klasifikasi identik → hambatan yang tidak perlu
• Lupa menentukan stainless 316L untuk pembersih korosif atau area yang menangani asam
• Tidak ada jendela penglihatan → pengguna membuka kedua pintu untuk "melihat" apakah ada sesuatu di dalamnya
• Menemukan kotak pass di koridor dengan lalu lintas tinggi → terbentur dan penyok terus-menerus

Memilih Ukuran Internal yang Tepat untuk Kotak Pass-Through Anda

Dalam fasilitas dunia nyata, dimensi internal yang paling sering Anda temui terbagi dalam tiga kategori praktis:

• Kecil: 300 × 300 × 300 mm hingga 450 × 450 × 450 mm Cocok untuk jarum suntik, botol kecil, sumbat, dokumen, atau sampel laboratorium.
• Sedang / Standar: 600 × 600 × 600 mm Mudah menampung baki steril, peralatan, tas IV, dan instrumen kecil tanpa membuang ruang lantai.
• Besar / Jenis kereta: 900 × 900 × 900 mm dan lebih besar, hingga 1200 × 1200 × 2000 mm atau lebih Dirancang untuk kereta bergulir, 800 × 600 mm atau 1000 × 800 mm, kereta tabrakan, atau bahkan palet isolator kecil.

Aturan praktis yang selalu kami berikan kepada manajer fasilitas dan arsitek: Tambahkan setidaknya 150–200 mm ruang kosong di segala arah (lebar, kedalaman, dan tinggi) di sekitar barang terbesar atau terberat yang ingin Anda pindahkan secara rutin. Izin ekstra ini memastikan:

• Pintu menutup dengan mulus meskipun operator menempatkan benda agak tidak tepat di tengah
• Udara dapat bersirkulasi dengan baik pada unit aliran aktif atau laminar
• Rak dapat dilepas untuk dibersihkan tanpa melawan beban
• Anda tidak akan merusak segel atau menggores komponen mahal

Mengikuti aturan penyangga sederhana 150–200 mm ini hampir sepenuhnya menghilangkan frustrasi harian (dan akhirnya kerusakan interlock) yang disebabkan oleh ruangan berukuran kecil.

Kotak pass-through adalah salah satu perangkat yang membosankan sampai Anda tidak memilikinya — maka itu menjadi risiko kontaminasi terbesar di fasilitas Anda. Jika ditentukan, dipasang, dan dipelihara dengan benar, ini adalah cara yang murah, andal, dan sesuai peraturan untuk memindahkan material antar zona kebersihan tanpa merusak penahan atau aliran tekanan.

Apakah Anda sedang merancang ruang bersih baru, memperbarui apotek yang sudah ada, atau sekadar mencoba memahami mengapa lemari tahan karat di dinding tidak memungkinkan Anda membuka kedua pintu sekaligus, kini Anda pada dasarnya mengetahui segala hal yang perlu diketahui tentang kotak pass-through.
