Apa Arti Sebenarnya "Kelas 1000"?
Cleanroom kelas 1000 adalah lingkungan yang ditentukan secara tepat, bukan label pemasaran. Berdasarkan skala US FED STD 209E yang lama, ruangan kelas 1000 mengizinkan tidak lebih dari 1.000 partikel udara berukuran 0,5 mikron atau lebih besar per kaki kubik udara. Berdasarkan sistem ISO 14644-1 saat ini, ruangan yang sama diklasifikasikan sebagai ISO 6, dengan maksimum 35.200 partikel per meter kubik pada 0,5 mikron.
Angka tersebut menjelaskan hampir semua hal di sektor hilir: berapa banyak filtrasi HEPA yang Anda perlukan, berapa banyak pergantian udara per jam yang harus disalurkan oleh sistem, seberapa rapat selubung harus ditutup rapat, dan seberapa ketat prosedur pelapisan dan pemindahan material. Singkatnya, kelas 1000 adalah target kinerja yang harus dipenuhi oleh seluruh sistem ruang bersih saat istirahat dan beroperasi.
Standar Federal 209E dan Kesetaraan ISO 6
Jika Anda meninjau gambar atau spesifikasi lama, Anda mungkin melihat "kelas 1000" ditulis tanpa referensi ISO. Konversi yang aman adalah dengan memperlakukan kelas 1000 sebagai ISO 6. Kesalahan umum adalah berasumsi bahwa kelas 1000 berada di antara kelas 100 dan kelas 10000 dan oleh karena itu mendekati ISO 7; faktanya, ISO 6 merupakan satu langkah lebih bersih dibandingkan ISO 7, dan memerlukan laju perubahan udara dan desain filtrasi yang lebih menuntut.
| Ukuran partikel | Partikel maksimum per meter kubik | Kira-kira. per kaki kubik |
|---|---|---|
| 0,5 mikron atau lebih besar | 35.200 | 1.000 |
| 1,0 mikron atau lebih besar | 8.320 | 236 |
| 5,0 mikron atau lebih besar | 293 | 8 |
Kelas 1000 vs. Kelas 10000 dan ISO 7
Ruang kelas 10.000, atau ISO 7, mengizinkan partikel sepuluh kali lebih banyak per kaki kubik pada ambang ukuran yang sama. Dalam praktiknya, ruang ISO 6 digunakan jika produk cukup sensitif sehingga partikel kecil berukuran 0,5 mikron pun dapat menyebabkan cacat atau masalah kepatuhan. Peralihan dari ISO 7 ke ISO 6 biasanya berarti lebih banyak kapasitas penanganan udara, lebih banyak filter HEPA, dan lebih banyak perhatian pada kaskade tekanan dan penyegelan pintu.
Dimana Cleanroom Kelas 1000 / ISO 6 Adalah Pilihan Yang Tepat
Kelas 1000 bukanlah klasifikasi yang tepat untuk setiap produk. Ini biasanya ditentukan untuk elektronik presisi, fotonik, beberapa langkah perakitan perangkat medis, kemasan sekunder farmasi, dan lini kosmetik atau makanan tertentu yang mengutamakan retensi kemurnian. Benang merah adalah produk yang dapat mentolerir beberapa partikel tetapi tidak dapat mentolerir muatan partikel di pabrik atau laboratorium normal.
Elektronika dan Optik Presisi
Dalam proses back-end elektronik, komponen optik, dan produksi sensor, partikel berukuran 0,5 mikron dapat mendarat di permukaan wafer, kontak, atau lensa dan menyebabkan kegagalan listrik atau distorsi optik. Ruang ISO 6 menciptakan zona terlindung di sekitar langkah-langkah ini tanpa memerlukan biaya dan kerumitan ruang bersih aliran laminar Kelas 100 / ISO 5 yang lengkap. Oleh karena itu, banyak lini elektronik yang menggunakan ISO 6 untuk area proses dan ISO 7 atau 8 untuk ruang sekitarnya. Anda dapat meninjau tata letak umum dan pilihan partisi di kami panduan desain ruang bersih untuk industri elektronik .
Bidang Pendukung Farmasi dan Biofarmasi
Pengisian aseptik primer biasanya memerlukan lingkungan Kelas 100 / ISO 5, namun sebagian besar pekerjaan di sekitarnya berjalan pada ISO 6. Ini mencakup pengemasan sekunder, persiapan buffer, staging komponen, dan jalur pengisian tertentu di mana produk telah disterilkan secara terminal. Di bidang farmasi, ruangan kelas 1000 juga harus memenuhi ekspektasi GMP untuk dokumentasi, pembersihan, dan aliran material. Kami solusi ruang bersih biofarmasi mencakup tata letak umum dan strategi komponen untuk zona-zona ini.
Parameter Desain yang Memisahkan Ruang Kerja ISO 6 dari Ruangan Cantik
Jumlah partikel di dalam ruangan adalah hasil keseluruhan sistem, bukan filter atau pintu tunggal. Untuk mencapai batas kelas 1000, Anda perlu mengoordinasikan pergantian udara, tekanan, penyegelan selubung, disiplin personel, dan pemindahan material.
Perubahan Udara, Filtrasi, dan Tekanan
Ruang ISO 6 biasanya memerlukan laju pergantian udara yang tinggi untuk mengencerkan dan menghilangkan partikel yang dihasilkan di dalam ruangan. Tergantung pada beban panas proses dan tata letaknya, Anda akan sering melihat tingkat pergantian udara yang dirancang sebesar 50 hingga 80 per jam, dengan filter HEPA dipasang di langit-langit dan aliran balik di dinding rendah atau langit-langit yang menjaga keseragaman aliran udara. Pada tingkat perubahan udara ini, filter HEPA memerlukan tekanan saluran dan area filter yang cukup untuk menghindari kebisingan dan penggunaan energi yang berlebihan; untuk ruangan kecil, unit filter kipas langit-langit mungkin cukup, sedangkan ruangan yang lebih besar memerlukan AHU pusat dengan filter terminal HEPA. Ruangan juga harus dijaga pada tekanan positif relatif terhadap ruang berdekatan yang kurang bersih, biasanya sekitar 10 hingga 15 pascal, untuk mencegah masuknya udara yang tidak diolah.
Penyegelan Amplop dan Pintu
Titik terlemah dalam ruang bersih mana pun adalah tempat di mana orang dan material melewatinya. Pintu komersial standar mengeluarkan udara yang terkontaminasi melalui celah antara daun dan kusen. Untuk ISO 6, Anda memerlukan flush pintu ruang bersih baja buatan mesin dengan gasket kontinu, segel bawah otomatis, dan permukaan halus yang mudah dibersihkan. Jenis pintu ini merupakan spesifikasi umum untuk ruangan ISO 6 dan ISO 7, dan kinerja engsel, kunci, dan segel harus diverifikasi di lokasi dengan uji asap atau uji partikel sebelum diterima.
Pintu Kamar Bersih Baja Buatan Mesin-Farclean Pintu Kamar Bersih Baja Buatan Mesin-Farclean Lihat Produk → Aliran Personil dan Material
Manusia melepaskan jutaan partikel dari kulit, pakaian, dan gerakan, bahkan saat mereka mengenakan pakaian. Pancuran udara di pintu masuk zona ISO 6 menghilangkan partikel yang menempel secara longgar dari pakaian sebelum anggota staf masuk ke dalam ruangan. SEBUAH pancuran udara personel stainless steel dengan pintu yang saling bertautan adalah penghalang praktis pertama untuk jalur kelas 1000. Jika anggaran atau ruang Anda terbatas, ruang ganti dan ruang pengunci udara yang dirancang dengan baik dapat melakukan peran serupa, namun untuk sebagian besar proyek farmasi dan elektronik, pancuran udara adalah pilihan yang lebih aman.

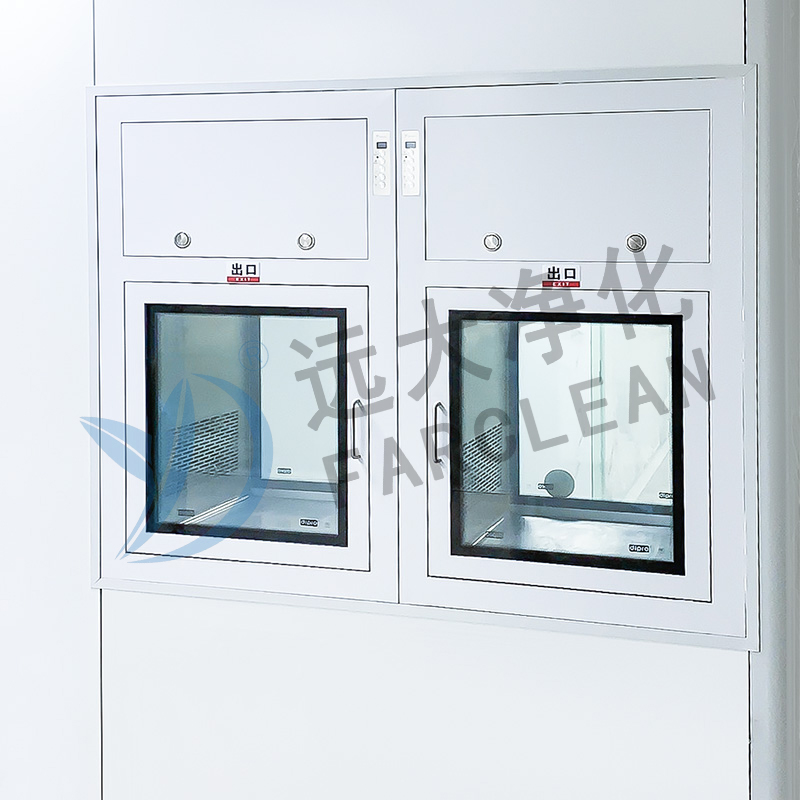

Semua Kamar Mandi Udara Stainless-Steel-Farclean Semua Kamar Mandi Udara Stainless-Steel Lihat Produk → Bahan juga membawa partikel masuk. Kotak tembus dengan pintu yang saling bertautan mencegah penurunan aliran tekanan dan memungkinkan Anda menyeka atau membersihkan benda sebelum memasuki ruang bersih. SEBUAH kotak pass-through yang dapat membersihkan sendiri dengan perawatan HEPA atau UV menambahkan lapisan kontrol lain yang mengutamakan kebersihan produk atau kemasan.
Kotak Pass-through yang Dapat Membersihkan Sendiri | Pemasok Farclean, Produsen Farclean memasok kotak pass-through yang dapat membersihkan sendiri untuk ruang bersih farmasi, laboratorium, dan elektronik, meningkatkan kebersihan, efisiensi... Lihat Produk → Membangun atau Memperbaiki Ruangan Kelas 1000: Langkah dan Kesalahan
Baik Anda membangun ruang bersih baru atau meningkatkan ruang industri yang sudah ada, prosesnya harus mengikuti urutan logis: menentukan alur proses, menetapkan target klasifikasi, memilih selubung dan peralatan, lalu memverifikasi ruangan yang telah selesai.
Perencanaan dan Tata Letak
Mulailah dengan proses sebenarnya, bukan dengan angka target. Gambarkan jalur untuk orang, material, barang jadi, dan limbah. Tempatkan operasi paling sensitif di zona terbersih, dengan koridor terkendali dan kunci udara di sekitarnya. Kesalahan umum adalah mendesain ruangan ISO 6 yang indah namun menempatkan pintu masuk material di sebelah jalur forklift, yang membuat keseluruhan klasifikasi sulit dipertahankan selama validasi.
Instalasi dan Validasi
Setelah Anda memilih panel dinding, pintu, jendela, dan pengatur udara, kualitas pemasangan menentukan apakah ruangan berfungsi sesuai ISO 6. Setiap sambungan panel, penetrasi langit-langit, dan segel pintu harus diperiksa kebocorannya. Setelah pemasangan, Anda perlu mengukur jumlah partikel, perbedaan tekanan, kecepatan aliran udara, dan waktu pemulihan baik dalam keadaan diam maupun dalam keadaan operasional. Langkah ini dibahas secara rinci di kami Panduan instalasi dan validasi ruang bersih modular GMP .
Bekerja Dengan Pemasok Berpengalaman
Pabrikan yang memproduksi pintu, jendela, panel, pancuran udara, dan kotak pass-through dalam satu atap dapat menyederhanakan pengadaan dan menghindari masalah kompatibilitas antar komponen. Sejak tahun 2002, pabrik kami di Suzhou telah memasok komponen ruang bersih dan instalasi siap pakai untuk proyek farmasi, elektronik, makanan, dan akademik. Pengalaman tersebut penting ketika Anda memerlukan desain yang koheren, penyegelan yang konsisten, dan hasil validasi yang dapat bertahan dalam audit.
Ekspektasi Biaya dan Kesalahan Pengadaan
Biaya cleanroom ISO 6 bukan hanya perangkat keras yang terlihat. Unit penanganan udara, saluran kerja, kontrol, dan validasi biasanya merupakan item baris terbesar, dan skalanya disesuaikan dengan tingkat pergantian udara. Ruangan kelas 1000 akan lebih mahal untuk dibangun dan dioperasikan dibandingkan ruangan ISO 7 karena ruangan tersebut menggerakkan lebih banyak udara dan membutuhkan lebih banyak filter.
Dimana Biaya Disembunyikan
Bersiaplah untuk biaya tersembunyi dalam penyeimbangan udara, pengujian, dan sertifikasi. Jika ruangan dipasang di dalam bangunan yang sudah ada, kerataan lantai, tinggi langit-langit, dan ruang HVAC dapat membatasi desain Anda. Pendekatan modular yang menggunakan panel dan komponen prefabrikasi dapat mengurangi waktu pemasangan dan menghindari fabrikasi khusus yang mahal di lokasi kerja. Biaya pengoperasian juga mencakup penggantian filter, energi untuk sistem penanganan udara, dan pemantauan partikel yang berkelanjutan.
Spesifikasi Itu Penting
Saat Anda membandingkan penawaran, periksa ketebalan bahan, permukaan akhir, bahan paking, dan kualitas perangkat keras, bukan hanya harga total. Pintu dengan harga lebih rendah mungkin memiliki tampilan luar yang sama tetapi gagal dalam uji segel atau penghitungan partikel. Mintalah instalasi referensi yang menggunakan pintu atau kotak tembus yang sama di ruangan ISO 6; foto lokasi dan laporan pengujian adalah bukti berguna tentang kinerja sebenarnya. Konfirmasikan juga bahwa pemasok dapat mendokumentasikan kinerja selubung secara lengkap dan memberikan gambar pemasangan yang jelas, karena klasifikasi ruang bersih adalah hasil sistem, bukan sertifikat komponen.
Intinya untuk Cleanroom Kelas 1000 / ISO 6
Ruang bersih kelas 1000 adalah lingkungan terkontrol ISO 6 yang terdefinisi dengan baik dengan batas partikel yang ditentukan dengan jelas. Melakukannya dengan benar memerlukan koordinasi antara penggantian udara, filtrasi, tekanan, penyegelan selubung, prosedur personel, dan pemindahan material. Kabar baiknya adalah variabel-variabel ini dapat diprediksi dan diuji. Dengan tata letak yang tepat dan komponen berkualitas, ruangan ISO 6 dapat menghasilkan pengendalian partikel yang stabil selama bertahun-tahun.
Jika Anda mengevaluasi proyek cleanroom, mulailah dengan menuliskan target klasifikasi, alur proses, dan kriteria penerimaan. Kemudian bandingkan pemasok berdasarkan kemampuannya dalam memasok dan mendukung sistem yang lengkap, bukan hanya satu kategori produk. Pendekatan itu akan menyelamatkan Anda dari kesalahan paling mahal: membangun ruangan yang terlihat bersih tetapi tidak lulus uji partikel.
